Schéma Bab
Schéma Bab
Coucou,
Est-ce quelqu’un peut mettre un schéma avec les durites de la boîte à air ? Impossible de le retrouver sur le forum ou la doc …
Nico
Est-ce quelqu’un peut mettre un schéma avec les durites de la boîte à air ? Impossible de le retrouver sur le forum ou la doc …
Nico
- ZAG07
- Oh Grand Maître es Futura !
- Messages : 3739
- Inscription : 12 mars 2005, 08:36
- Localisation : Sud Ardèche
- Contact :
Re: Schéma Bab

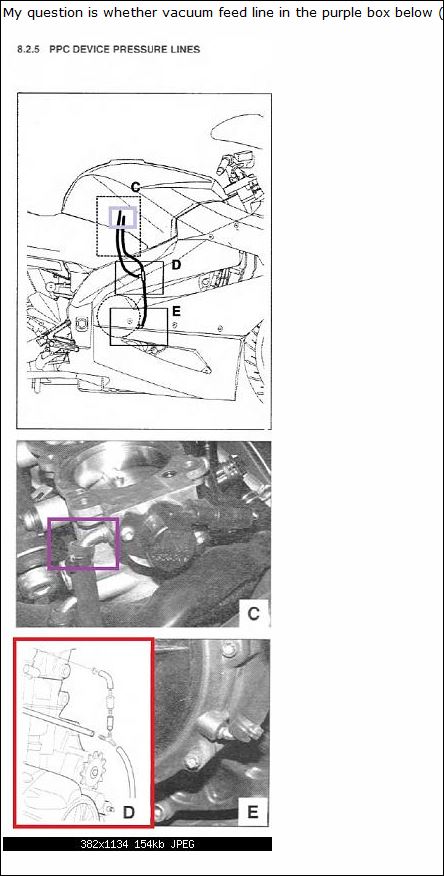

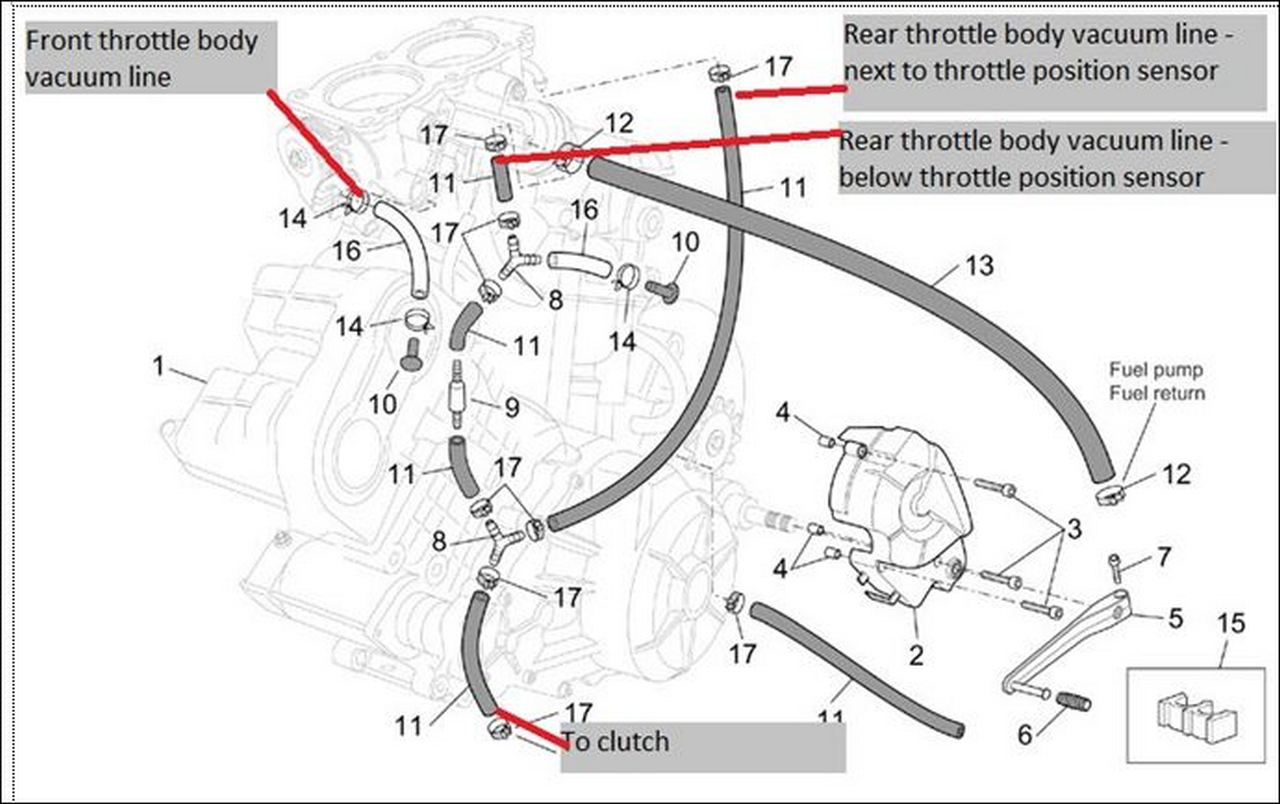

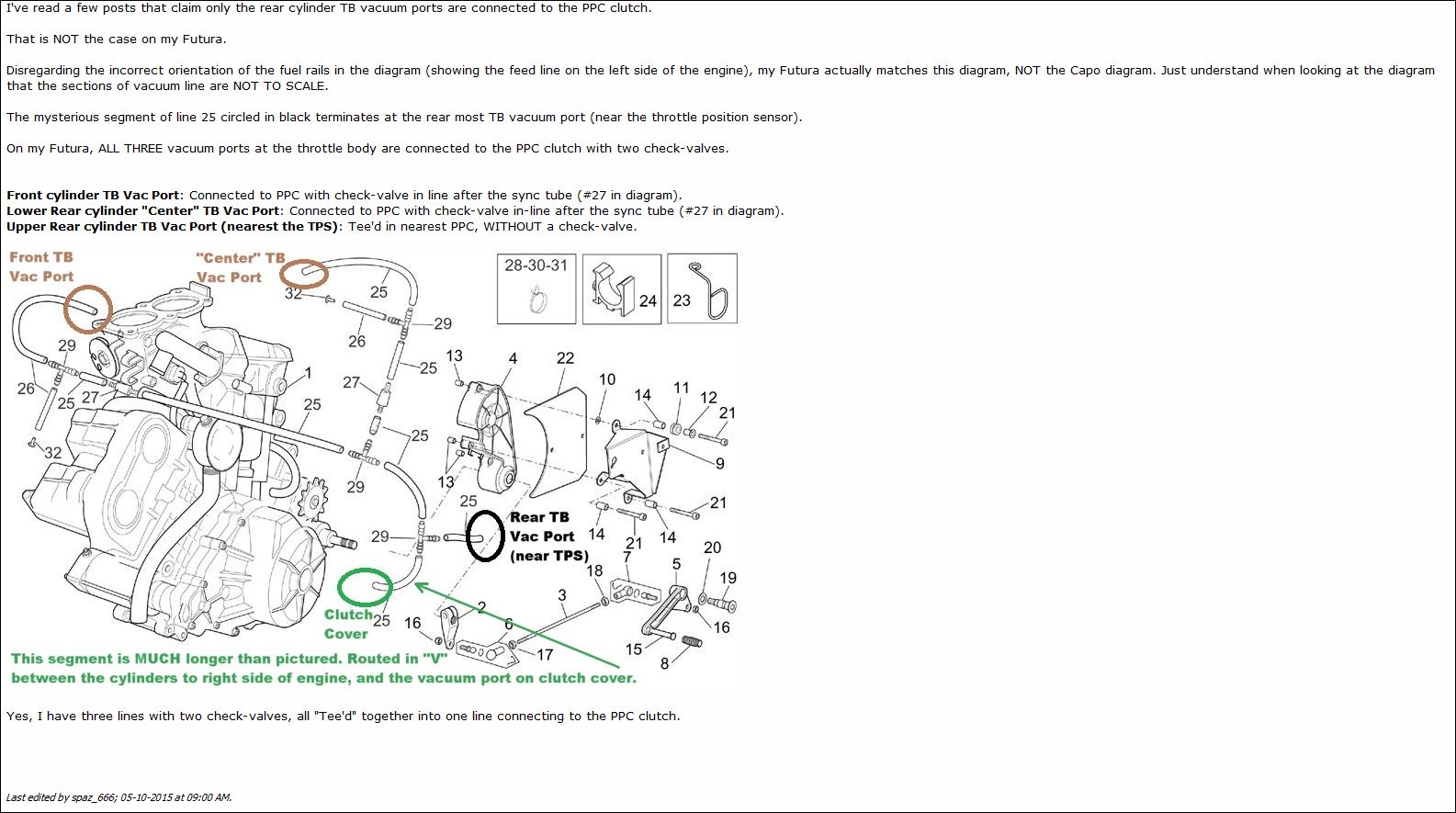

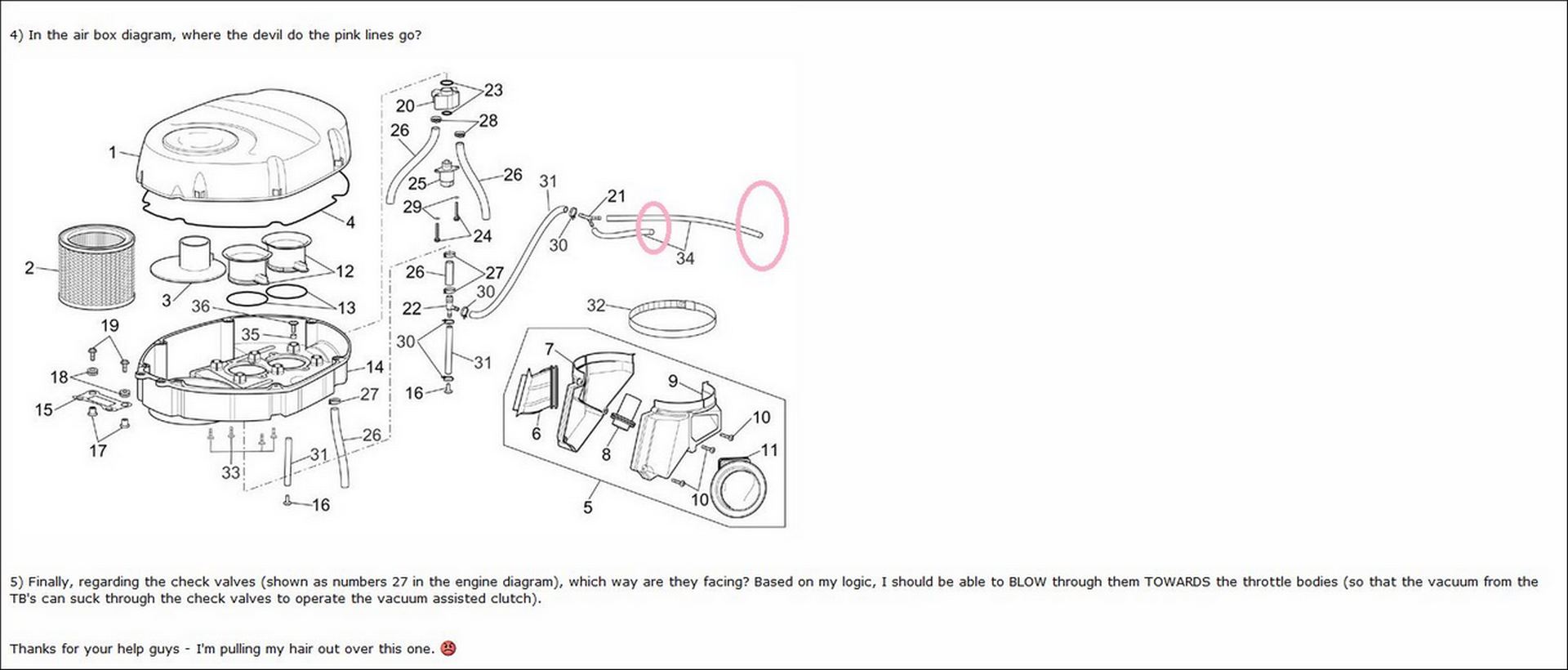

Bon voilà ce que j'ai trouvé , désolé en anglais . Y'a pas garnd chose sur la BAA à part les sorties du servo de ralenti et mesure pression atmo du calculateur.
Hervé
Hervé
- Pièces jointes
-
- vacuumline1.JPG (128.03 Kio) Consulté 8090 fois
-
- vacuum2.JPG (123.29 Kio) Consulté 8090 fois
-
- vacuum1.JPG (71.32 Kio) Consulté 8090 fois
-
- vacuum tube.JPG (193.45 Kio) Consulté 8090 fois
Re: Schéma Bab
Franchement d’un compliqué…. Ça mérite un tuto digne de ce nom lol
- Mabig
- Futurologue
- Messages : 748
- Inscription : 30 nov. 2004, 23:34
- Localisation : St Féliu d'Amont, proche Perpignan (66)
- Contact :
Re: Schéma Bab
J'ai fait l'erreur l'an dernier d'enlever les clapet anti-retour, n'en ayant pas.
J'ai vu dans un premier temps que la moto marchait bien.
Je me suis aperçu plus tard que l'anti dribble n'était plus là.
Mais le pire, c'est l'embrayage qui est super dur au final.
Je dois tout refaire.
J'ai vu dans un premier temps que la moto marchait bien.
Je me suis aperçu plus tard que l'anti dribble n'était plus là.
Mais le pire, c'est l'embrayage qui est super dur au final.
Je dois tout refaire.
La Futura, c'est mon dada.
- ZAG07
- Oh Grand Maître es Futura !
- Messages : 3739
- Inscription : 12 mars 2005, 08:36
- Localisation : Sud Ardèche
- Contact :
Re: Schéma Bab
Bonjour Marc,

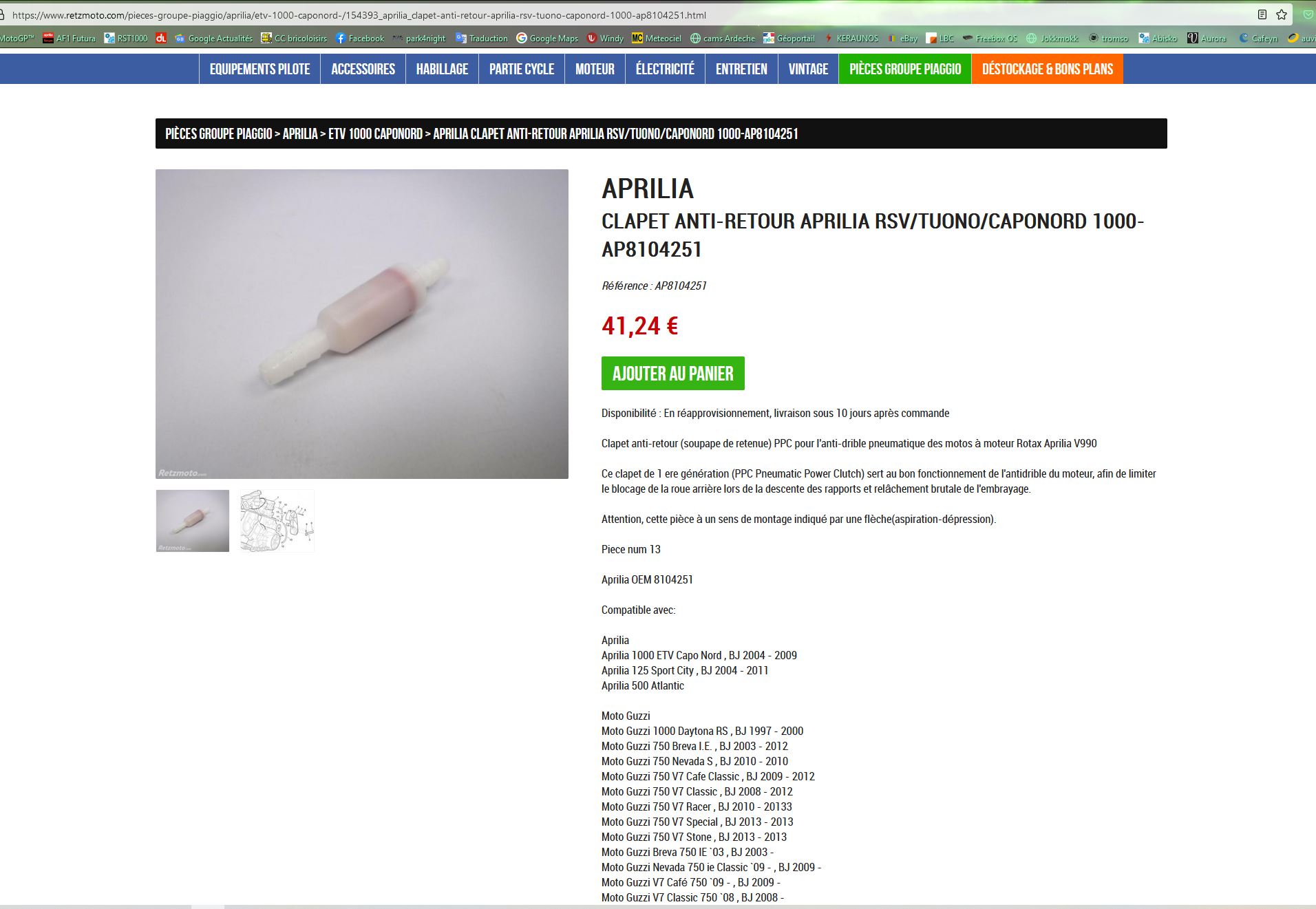

On trouve encore ce clapet mais a un tarif rédhibitoire sinon faut essayer en tapant sur google clapet antiretour boite a air et la y'a pas mal de clapets de mastervac de frein, à essayer pour qques euros .
On trouve encore ce clapet mais a un tarif rédhibitoire sinon faut essayer en tapant sur google clapet antiretour boite a air et la y'a pas mal de clapets de mastervac de frein, à essayer pour qques euros .
- Pièces jointes
-
- clapet ar aprilia.JPG (229.36 Kio) Consulté 7963 fois
- Jean-François
- Héros de la Nation Futuriste
- Messages : 1705
- Inscription : 21 déc. 2004, 13:00
- Localisation : Bordeaux
Re: Schéma Bab
SALUT

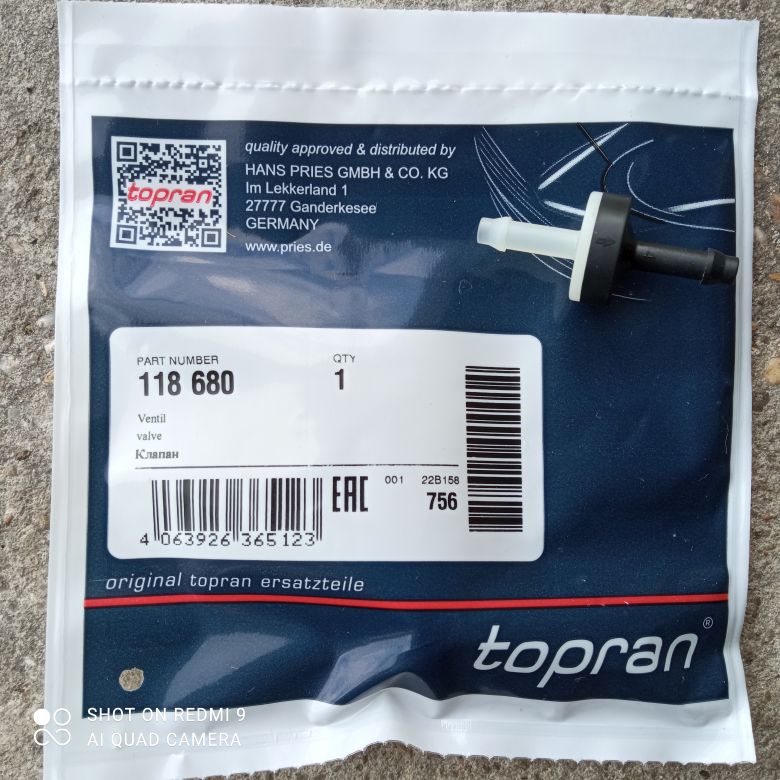

Voici le modèle que j'ai trouvé pour 4,62€ et qui ressemble beaucoup au clapet monté sur les RSV partir de 2004.
Je n'ai pas encore testé, je vous tiens au courant. A +
https://www.topwagen.com/soupape-antire ... 75416.html
Voici le modèle que j'ai trouvé pour 4,62€ et qui ressemble beaucoup au clapet monté sur les RSV partir de 2004.
Je n'ai pas encore testé, je vous tiens au courant. A +
https://www.topwagen.com/soupape-antire ... 75416.html
- Pièces jointes
-
- clapet.jpg (118.42 Kio) Consulté 7904 fois
- Eric
- Héros de la Nation Futuriste
- Messages : 841
- Inscription : 13 nov. 2007, 23:40
- Localisation : Villers Ecalles (proxi Rouen 76)
Re: Schéma Bab
Hello !
Pour ma Caponord, j'avais trouvé ces clapets chez Audi.
je vais essayer de retrouver la ref.
@+, Eric
Pour ma Caponord, j'avais trouvé ces clapets chez Audi.
je vais essayer de retrouver la ref.
@+, Eric
Re: Schéma Bab
Clapets amazon a 3€ nickel..6 mm
Re: Schéma Bab
Clapet anti-retour -2Pcs 6mm... https://www.amazon.fr/dp/B07RVBHDGM?ref ... b_ap_share
- ZAG07
- Oh Grand Maître es Futura !
- Messages : 3739
- Inscription : 12 mars 2005, 08:36
- Localisation : Sud Ardèche
- Contact :
Re: Schéma Bab
Merci
